產品特性

◆ 黑色細砂鋁面板，精細加工，質感好，2U高度；

◆ 4.3 寸 真彩觸摸屏；

◆ 支持WINDOS操作平臺；

◆ 用戶自定義所需要的電纜大小直接接到時序器的空氣開關；

◆ 多功能插座，支持10A/16A國標插頭，同時也可以兼容世界各個國家插頭；

◆ 最大總電流63A，單路最大輸出16A，8路輸出；

◆ 采用2P雙極63A空氣開關作為超負荷保護；

◆ 通道電源輸出的開/關延時1-999S，通道輸出也可以選擇常開

◆ TCP/IP、USB、RS485、RS232、bluetooth、多種聯機方式控制電源系統.能與同型號的電源時序器進行多臺聯機擴展；

◆ 可以通過RS485，RS232接入中控控制電源系統；

◆ 可通過觸點無自鎖復位開關遠距離控制電源時序器開/關；

◆ 電腦軟件編輯設備的周、月、一年定時開關機定時任務，設備屏幕可以查看當天定時任務；

◆ 每路電源可單獨編輯開關延時時間，電腦軟件編輯；

◆ 4.3寸屏幕可監控總電流及每路電源輸出電流，并在屏幕上可看到每路電流動態，總電流過大時提示超負荷；

◆ 4.3寸屏幕可設置：設備ID，IP地址，級聯，同步，開關機延時，無需連電腦可進行這些設定；

◆ 4.3寸屏幕實時監控電壓顯示，可提示欠壓/過壓；

◆ 4.3寸屏幕實時監控環境溫度，濕度，可提示低溫/高溫/干噪/潮濕；

產品參數

最大總輸入（常態）	63A
最大總輸入峰值（瞬態）	120A
單路最大輸出（常態）	16A
單路最大輸出峰值（瞬態）	32A
輸出通路	8路
輸出插座	10A-16A多功能插座（兼容國標電源插頭和世界各個國家電源插頭）
輸出通道開/關延時	1-999S/或常開
開關定時任務	6個當天定時任務，可覆蓋周月年
保護開關	2P 63A斷路空氣開關
屏顯示功能	電壓狀態、電流狀態、連接狀態、溫度、濕度、功能設置，說明等
監控檢測	電壓、電流、（溫度、濕度為選配）
連接模式	TCP/IP、USB、RS485、RS232、（bluetooth選配）
設備ID	1-250
輸入電源	AC220V/50Hz
接入電纜	建議≥4平方（用戶根據實際用電功率選擇電纜）
尺寸	2U

產品特性

◆ 26通道輸入包括：16路麥克風輸入、3路立體聲輸入、2路數字立體聲輸入（USB聲卡、USB播放）。

◆ 內部14路總線設計、具有8路獨立的可編程DCA通道。

◆ 8路BUS輸出通道、1路立體聲主輸出、1路立體聲監聽輸出、3路立體聲數字輸出（AES/EBU、USB聲卡、USB錄音）。

◆ 所有輸入通道具有獨立的低切、PEQ、壓縮器、噪聲門、相位處理。

◆ 所有麥克風輸入通道具有高質量、可編程數字式增益控制及獨立的幻象電源控制。

◆ 所有BUS輸出通道具有獨立的分頻器、PEQ、壓縮器、延時器處理，并支持2個獨立可插入式31段GEQ處理功能。

◆ 立體聲主輸出通道具有獨立的分頻器、PEQ、壓縮器、延時器處理，具有獨立的31段GEQ處理。

◆ 所有輸入通道或輸出BUS通道都可以自由LINK為立體聲狀態。

◆ 所有通道標號可以自定義名稱及顏色。

◆ 所有輸入輸出通道可支持任意的自定義復制。

◆ 所有輸入、輸出通道的均衡器、壓縮器、噪聲門功能具有獨立的預設存儲調用功能，并支持通過U盤的導入和導出功能。

◆ 所有輸入輸出通道可具有獨立的通道預設功能，支持通道預設的存儲及調用功能，所有通道預設支持通過U盤的導入和導出功能。

◆ 內置兩路獨立的專業立體聲效果器，具有獨立發送總線、多種效果類型可選。

◆ 內置U盤播放器，支持實時的立體聲錄音及播放功能。

◆ 內置USB聲卡，支持與PC連接的實時錄音及播放功能。

◆ 具有3個可編程的靜音編組按鍵及1個總效果靜音、1個總輸出靜音按鍵。

◆ 支持用戶的場景存儲及調用功能，所有場景支持通過U盤的導入和導出功能。

◆ 具有獨立的管理員密碼及可自定義的用戶密碼保護功能，可對系統實現分權限管理，管理員密碼保護對本地操作及移動端訪問同時有效。

◆ 10寸高清的1280*800的電容觸摸屏，支持多點觸摸操作。

◆ 9個高精度的100MM電動推子，5個翻頁管理按鍵,。

◆ 內置基于HTML5技術的web服務器，自帶Wi-Fi熱點，跨平臺支持蘋果、安卓、Windows等各種移動端的訪問，支持多屏互動、全功能操作。

◆ 可配合指定支架，可安裝在標準機柜上。

產品特性

◆ 20通道輸入包括：12路麥克風輸入、2路立體聲輸入、2路數字立體聲輸入（USB聲卡、USB播放）。

◆ 內部12路總線設計、具有8路獨立的可編程DCA通道。

◆ 6路BUS輸出通道、1路立體聲主輸出、1路立體聲監聽輸出、1路耳機輸出、2路立體聲數字輸出（USB聲卡、USB錄音）。

◆ 所有輸入通道具有獨立的低切、PEQ、壓縮器、噪聲門、相位處理。

◆ 所有麥克風輸入通道具有高質量、可編程數字式增益控制及獨立的幻象電源控制。

◆ 所有BUS輸出通道具有獨立的分頻器、PEQ、壓縮器、延時器處理，并支持2個獨立可插入式31段GEQ處理功能。

◆ 立體聲主輸出通道具有獨立的分頻器、PEQ、壓縮器、延時器處理，具有獨立的31段GEQ處理。

◆ 所有輸入通道或輸出BUS通道都可以自由LINK為立體聲狀態。

◆ 所有通道標號可以自定義名稱及顏色。

◆ 所有輸入輸出通道可支持任意的自定義復制。

◆ 所有輸入、輸出通道的均衡器、壓縮器、噪聲門功能具有獨立的預設存儲調用功能，并支持通過U盤的導入和導出功能。

◆ 所有輸入輸出通道可具有獨立的通道預設功能，支持通道預設的存儲及調用功能，所有通道預設支持通過U盤的導入和導出功能。

◆ 內置兩路獨立的專業立體聲效果器，具有獨立發送總線、多種效果類型可選。

◆ 內置U盤播放器，支持實時的立體聲錄音及播放功能。

◆ 內置USB聲卡，支持與PC連接的實時錄音及播放功能。

◆ 具有3個可編程的靜音編組按鍵及1個總效果靜音、1個總輸出靜音按鍵。

◆ 支持用戶的場景存儲及調用功能，所有場景支持通過U盤的導入和導出功能。

◆ 具有獨立的管理員密碼及可自定義的用戶密碼保護功能，可對系統實現分權限管理，管理員密碼保護對本地操作及移動端訪問同時有效。

◆ 8寸高清的1280*800的電容觸摸屏，支持多點觸摸操作。

◆ 9個高精度的100MM電動推子，5個翻頁管理按鍵,。

◆ 內置基于HTML5技術的web服務器，自帶Wi-Fi熱點，跨平臺支持蘋果、安卓、Windows等各種移動端的訪問，支持多屏互動、全功能操作。

產品描述

◆ 輸入通道：7路單聲道，1路立體聲，MP3信號可切入立體聲通道

◆ 通道增益可調，每通道-26dB增益輔助

◆ 通道三段均衡可調（高/中/低）

◆ 通道2AUX（AUX1 / FX1)及相位平衡

◆ 通道單獨靜音，單獨監聽

◆ 立體聲10段信號指示燈。

◆ 立體聲XLR/TRS2輸出，監聽輸出2，耳機監聽*1，AUX/FX/錄音輸出接口

◆ 60mm 行程推子

◆ 內置99種專業數字效果器

◆ USB多媒體處理系統：大屏顯示、文件名稱、音樂格式、藍牙功能、U盤錄音、PC調音臺數據傳輸、語言切換

◆ 雙7段圖示均衡器，內置48V幻像供電

產品參數

輸入通道	8 x XLR母座：可選為MIC/LINE，4 x TRS 接口：LINE
輸出通道	4 x XLR 公座：AUX（其中兩個可選為監聽通道），2 x XLR 公座：MAIN 左/右
THD+N 失真@1kHz	< 0.004%
S/N信噪比@1kHz	MAIN L/R：100dB; 監聽：103dB
頻響	20Hz – 20kHz; -0.5dB
最大輸入電平	LINE: +15dBu，MIC: +12dBu
最大輸出電平	AUX: +15dBu，MAIN L/R: +15dBu
尺寸	481 x 215 x 88 mm
交流式電源	適用電源: 100-240VAC (50/60Hz) – 40W
凈重	4 Kg

DSP 處理

DSP 處理	DSP,24位(音頻數據)x48位(因數),24×96位精度中間數據運算結果
輸入通道參數均衡器	每個輸入通道都有4段均衡的濾波器，可選擇為貝爾、高/低雪弗濾波器或Morph EQ
輸出通道均衡器	MAIN輸出通道有8段參量均衡器，而每個AUX輸出通道則有3段均衡的濾波器，可選擇為貝爾、高/低雪弗濾波器，每個MAIN及AUX輸出通道上有31段圖形均衡器
濾波器增益	-12 ~ +12 dB
濾波器Q值	0.3～20
輸出增益范圍	最高12dB
高低通濾波器(AUX、MAIN)	巴特沃斯、林奎茨?瑞利：第1～4階可選，頻率范圍：20~20kHz（步進：1Hz）
效果器	類型可選擇為：混響、延時、合唱、鑲邊、位移、顫音、合唱+顫音、鑲邊+顫音、位移+顫音、房間（小/中/大）
閃避功能	閾值范圍：-56 ~ -12 dBfs，步進：1dB，釋放時間：1ms~1s；啟控時間：1ms~1s，持續時間：10ms~1s
反饋抑制器(AUX、MAIN)	位移頻率范圍(Delta F)：2Hz~8Hz
輸入噪聲門	閾值范圍：-80dBfs~-50dBfs，啟控時間：1ms~1000ms;釋放時間：1ms~1000ms
壓縮器	啟動閾值范圍：-30dBu~0dBu，可選擇比范圍：1:1~32:1;拐點：0~100%，啟控時間： 1ms~1s； 釋放時間： 1ms~1s。
延時	每個輸入可調延時高達15ms，每個MAIN及AUX輸出通道可調延時高達150ms

接口概要

前面板 8 x XLR母座連接器(LINE/MIC輸入)	4 x TRS座子 (LINE輸入)
1 x TRS座子 (耳機)	1 x 旋鈕編碼器
1 x RJ45 (以太網接口)	1 x RJ45 (以太網接口)
1 x USB端口	1 x 100mm天線(WIFI信號接收)
6 x XLR 公座連接器 (4: AUX；2: MAIN左/右通道)	后面板 IEC C13 16A 電源插座; 船形電源開關

產品特性

◆ PSC801N延續了前代PSC801B時序電源的穩定品質，同時升級了RS-232串口智能控制端口?？赏ㄟ^RS-232與中控以及控制電腦連接，實現集中控制功能。自動識別主機、副機，只需連接好聯機線，即可實現系統安裝從前到后，按順序開機，從后向前關機。

◆ RS-232串口控制協議，可連接中控及控制電腦

◆ 采用 16A 萬能插座，能兼容全部產品電源接口

◆ 最大輸入電流 30A，單路最大輸出電流16A，工作電壓 95V-240V；

◆ 無序主、副機控制選擇開關，即插即用；

◆ 聯機后可通過系統內任意一臺時序器開工控制整個系統的開機、關機

◆ 設備采用接線柱接線方式，配置63A大電流空氣開關。

◆ 前面板擁有電壓顯示功能

產品參數

最大輸入電流	30A
單路最大輸出電流	16A
控制協議	RS-232串口協議
工作電壓	110V-240V
輸出電源插座	后面板8個受控16A萬用插座
插座標準	兼容國標6A、10A、16A，英標13A、美標15A、歐標G/M插頭
開關間隔時間	1秒
機箱高度	2U（88mm）
毛重	6kg

產品特性

◆ PSC801B時序器能夠按照系統由前級到后級的順序逐個啟動各類設備；關機時則由后級到前級的順序關閉系統設備。這樣能有效地統一控制所連接的用電設備，避免了人為的失誤操作，徹底解決了終端器材（如功放、喇叭等）可能由于這種失誤造成的損害，同時又可減低開/關用電設備對輸電線路的沖擊電流。由于其性能優越，將使系統管理員永遠告別繁瑣開關機的操作。用于控制系統用電設備開啟/切斷的時序器，是音響工程、電視廣播系統、電腦網絡系統及其它電氣工程必不可少的元素。

◆ PSC801B根據現今工程的需求進行功能改良，采用16A萬用插座，能兼容全部產品電源接口；前面板提供兩路直通輸出插座，并配有塑料蓋片，以防誤操作觸電；指示燈改用藍光指示燈更醒目可見，在陽光直接照射下工作也清晰可見設備工作狀態；前面板提供1路USB接口5V輔助電源輸出，5V供電可以提供例如手機充電、LED照明燈等用電設備；峰值輸入電流30A，單路峰值輸出電流16A，工作電壓95V-240V；備有主、副機控制選擇開關，可實現多臺時序器聯動控制，并在機器后面提供RJ45接口作級聯連接；前面板還配備了旁通開關，當緊急狀態時可以讓后面板8路電源插座不受時序控制。

◆ 20A電源濾波，10路萬用電源插座輸出，帶鵝頸照明燈，時序電源控制，可以多臺聯控，帶LED電壓表顯示。

產品參數

峰值輸入電流	30A
單路峰值輸出電流	16A
輔助電源輸出	前面板提供1路USB接口5V輔助電源輸出，5V輔助電源峰值輸出0.5A
工作電壓	110V-220V
輸出電源插座	后面板8個受控16A萬用插座，前面板2個直通16A萬用插座
插座標準	兼容國標6A、10A、16A，英標13A、美標15A、歐標G/M插頭
開關間隔時間	1秒
機箱高度	2U（88mm）
毛重	6kg

應用領域

◆ 會議室，報告廳，宴會廳，流動演出

產品特性

◆ 12路，4路單聲道輸入，4路立體聲輸入, 1-8路獨立幻象電源+48V供電；

◆ 通道多種輸入接口可選，1-4通道外；

◆ 1-4通道配置高效能壓縮功能；

◆ 1-8通道三段均衡帶掃頻功能，9-12通道二段均衡；

◆ 2輔助（AUX1/AUX2推子前后/FX），2編組調音臺（G1-2）；

◆ 分路獨立快捷橡膠耐用型靜音，通道獨立監聽快速監聽選擇鍵，通道編組和主輸出信號分配鍵；

◆ 多種輸出接口，內置最新的32種數字效果器，內置多格式MP3播放器（歌曲可列表循環播放；

◆ 分路60mm行程推子，編組超長100mm行程推子；

◆ 藍牙信號連接、電腦聲卡播放、U盤無限時錄音功能，MP3信號可轉入11/12通道進行調音操作；

◆ 本采用3.2寸高清彩色顯示屏，涵蓋MP3、藍牙，電腦播放聲卡、DSP32位數字效果器（如：音樂，樂器，DJ等場景效果）于一體；

◆ 音頻處理中心同時配備監聽/編組/主輸出/AUX輔助等輸出信號的電平指示。

產品參數

輸入通道	單聲道4，單聲道/立體聲2，立體聲2
輸出通道	立體聲輸出2，監聽輸出1，耳機1，輔助輸出2，編組輸出2
母線	立體聲1，編組2，輔助2
輸入通道功能	快速降音：26dB
	高通濾波: 80Hz 12dB/oct（單聲道/立體聲：僅話筒）
	壓縮器：閥值+22dBu-8dBu， 比率1:1-4:1， 輸出：0dBu-7dB ，處理時間：約25毫秒，釋放時間：約300毫秒
	EQ均衡：HIGH： 增益 +15dB/-15dB 頻率 10kHz，MID： 增益+15/-15dB，頻率：單聲道 2.5kHz，立體聲 2.5kHz。
	LOW: 增益 +15dB/-15dB 頻率 100Hz。
	峰值指示燈：信號電平達到削波電平以下3dB，峰值指示燈亮起。
信號電平	2×16段LCD電平表（Peak、+10、0、-3、-15、-35dB）
內置效果	32種數字效果器
幻象電壓	48V
電壓要求	AC 100-240V，50/60Hz
功率	30W
附件	說明書，技術參數，電源線，USB線等，側板（可選配）
工作溫度	40°

應用領域

◆ 會議室，報告廳，宴會廳，流動演出

產品特性

◆ 16路，8路單聲道輸入，4路立體聲輸入, 1-12路獨立幻象電源+48V供電。

◆ 通道多種輸入接口可選1-8通道外接。

◆ 1-6通道配置高效能壓縮功能。

◆ 1-8通道三段均衡帶掃頻功能，9-16通道三段均衡。

◆ 3輔助（AUX1/AUX2推子前后/FX），4編組調音臺（G1-2，G3-4）。

◆ 分路獨立快捷橡膠耐用型靜音，通道獨立監聽快速監聽選擇鍵，通道編組和主輸出信號分配鍵。

◆ 多種輸出接口，內置最新的32種數字效果器，內置多格式MP3播放器，歌曲可列表循環播放。

◆ 分路60mm行程推子，編組超長100mm行程推子。

◆ 藍牙信號連接、電腦聲卡播放、U盤無限時錄音功能，MP3信號可轉入15/16通道進行調音操作。

◆ 本采用3.2寸高清彩色顯示屏，涵蓋MP3、藍牙，電腦播放聲卡、DSP32位數字效果器（如：音樂，樂器，DJ等場景效果）于一體.

◆ 音頻處理中心同時配備監聽/編組/主輸出/AUX輔助等輸出信號的電平指示。

產品參數

輸入通道	單聲道8，單聲道/立體聲2，立體聲2
輸出通道	立體聲輸出2，監聽輸出1，耳機1，輔助輸出3，編組輸出4
母線	立體聲1，編組4，輔助3
輸入通道功能	快速降音：26dB
	高通濾波: 80Hz 12dB/oct（單聲道/立體聲：僅話筒）
	壓縮器：閥值+22dBu-8dBu， 比率1:1-4:1， 輸出：0dBu-7dB ，處理時間：約25毫秒，釋放時間：約300毫秒
	EQ均衡：HIGH： 增益 +15dB/-15dB 頻率 10kHz，MID： 增益+15/-15dB，頻率：單聲道 250Hz-5kHz，立體聲 2.5kHz。
	LOW: 增益 +15dB/-15dB 頻率 100Hz。
	峰值指示燈：信號電平達到削波電平以下3dB，峰值指示燈亮起。
信號電平	2×16段LCD電平表（Peak、+10、0、-3、-15、-35dB）
內置效果	32種數字效果器
幻象電壓	48V
電壓要求	AC 100-240V，50/60Hz
功率	33W
附件	說明書，技術參數，電源線，USB線等，側板（可選配）
工作溫度	40°

應用領域

◆ 控制室、錄音室

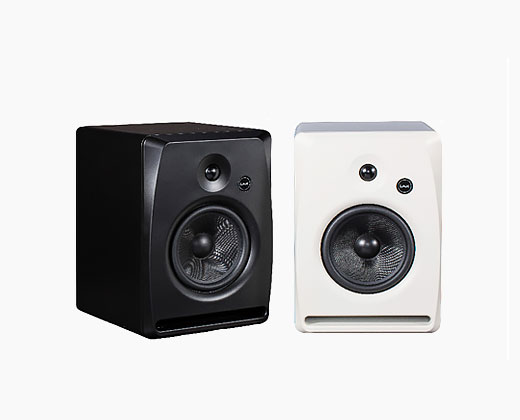

產品特點

◆ 直插即用，具有失真小、頻響寬而平直

◆ 超線性頻率響應，具有單獨的頻率；

◆ 內置110W的專業功放模塊，具有巨大的動力儲；

◆ 超高分辨率1″，25mm音圈釹磁高音；

◆ 長沖程6.5″低音單元；

◆ 單獨的軟限幅器，用于保護過載；

◆ 精準的可控靈敏度，-2、-1、0、+1db

◆ 具備三種輸入連接方式， XLR\JACK\RAC；

產品參數

頻率響應	55Hz-20KHz
SPL最大聲壓級	108dB
功放總功率(RMS)	110W
輸入信號(阻抗)	4KOhms
標稱覆蓋角(HxV)	110°x110°
單元	高音1×1″(25mm)，低音1×6.5″
輸入連接	XLR， JACK， RAC
輸入靈敏度	-2dBU
分頻點	1900Hz
靈敏度控制	-2，-1，0，+1dB
限幅	軟限幅器
控制	高頻可調
尺寸(W*H*D)	225*321*272mm
凈重	9.1KG
顏色	黑色/白色

產品特性

◆ 12路MIC輸入，2路Stereo輸入

◆ 1個S.PDIF輸入/輸出和AES/EBU輸出

◆ 16個總線4個Mono輸出總線，5個Stereo輸出總線，1個Stereo監聽總線

◆ 8個可自定義分配的XLR輸出端口

◆ 1對Stereo監聽輸出端口和1個耳機輸出端口

◆ 1個7寸1024*600的IPS觸摸屏

◆ 8個內部效果器模塊

◆ 2個USB支持立體聲錄音/播放/系統更新/場景預設導入導出

◆ 支持場景記憶

◆ 支持平板電腦遠程操控

產品參數

輸入通道	12路麥克風輸入（含4個Combo卡儂）、2路立體聲、2路S/PDIF、2路USB
輸入通道功能	相位、延時、高通濾波器、4頻段參量均衡器、噪聲門、壓縮器、LR聲相、效果器插入
輸出通道	8個可自定義分配的輸出卡儂+AES/EBU、S/PDIF數字輸出+立體聲耳機
內置信號發生器	白噪聲、正弦波、分紅噪聲
幻相供電	48V，每通道單獨可切換
USB接口	2個
USB功能	播放和錄音（支持WAV格式）、系統更新、場景儲存、外接無線USB網卡
屏幕	7”IPS高清觸摸屏，1024×600
AD/DA	最高支持24Bit/192KHz
采樣頻率	48kHz
DSP	ADI第四代SHARC處理器40位浮點/450主頻
效果器	8個效果器模塊，2混響、2調制、2延時和2個15段GEQ
系統	專業定制Android系統
網絡	WIFI外接USB無線模塊
IPAD遙控	支持
電源	100-240V 50、60Hz
尺寸	長*寬*高：445325100mm
凈重	5.3kg

性能參數

頻率響應	0dB @ 20Hz-20kHz (FS=48kHz@A 計權，參考標稱輸出電平@1KHz）
輸入特性	MIC IPUT（XLR平衡） 輸入阻抗：3KΩ，輸入值+20dBu,靈敏度：-20 to +50dBu LINE IPUT（TRS平衡） 輸入阻抗：20KΩ，輸入值+30dBu,靈敏度：-40 to +30dBu ST IPUT（TRS平衡） 輸入阻抗：3KΩ，輸入值+20dBu,靈敏度：-20 to +20dBu
輸出特性	BUS輸出（XLR 平衡） 輸出阻抗：470Ω，剩余輸出噪音：-90dBu，輸出值+18dB 耳機輸出（TRS 非平衡） 輸出阻抗：100Ω，剩余輸出噪音：-92dBu，輸出值+22dB 總諧波失真 MIC輸入：0.005%，ST輸入：0.008%
噪音	INPUT1-16 /-86dBu；ALL INPUT /-90dBu

產品特性

◆ 面板顏色：鐵黑色

◆ 電力輸入條件(單相3線):AC90-260V 50-60HZ兩相（三線：零，火，地）

◆ 通道數量:16路萬用插座繼電器受控

◆ 繼電器受控輸出最大承受單路功率/總功率(無功功率）:6000W/10000W最大承受無功功率

◆ 輸出電源插座規格:阻燃ABS材料，最大可承受13A電流磷銅材質，標準萬用插座

◆ 功能特點：1.順序開啟逆序關閉；2.USB聯機功能；3.自由通道順序打開與關閉；4.135按鍵密碼鎖鍵盤；5.后板照明LED燈

◆ 輸出繼電器觸點電流:40A 277VAC

◆ 電路板規格:雙面纖維板:主電源走線二次加厚加粗處理

◆ 供電規格:內置開關電源，適用全球電壓AC90-260V 50-60HZ

◆ 主電纜線規格:3*4平方電纜線，總長度為1.5米配歐式插頭

◆ 開啟類型:按鍵式輕觸開關

◆ 單路獨立開關功能:支持面板設定某通道關閉與打開

◆ 功能顯示電壓顯示表類型:點陣顯示功能操作，支持電壓顯示

◆ 外接控制開關接口:RS232 COM接口中控控制

◆ 電源凈化功能（EMI專業電網濾波器）:無（可選配單獨或每路帶濾波器）

◆ 機身尺寸：長480MM * 寬300MM * 高89MM（標準2U），毛重：5.5KG
